TREBÅTBYGGING VIII - REDSKAPER OG BYGGEPROSESS

NORDLANDSBÅTEN - FÆRINGEN

To praktverk av Gunn ar Eldjarn og Jon Godal  (Elsjran, G. (1990) og Ulf Mikalsen (Mikalsen, U. (2018) forklarer på en utmerket måte redskaper og byggeprosess for Nordlandsbåtene.


1   OVERSIKT NORDLANDSBÅTEN MED FÆRINGEN SOM EKSEMPEL

En Nordlandsbåt består av seks hoveddeler. I oversikten nedenfor bruker vi Færingen som hoved-eksempel:
1.
RØYSET             =     Forstamn, Framlot, Kjøl, Baklot og Akterstamn.
2.
HUD                    =     BotnKjølbordHalsbord
                                           Rembord:        Ner-rem (Und-rem), Mellarem, Øvrem
                                           RipaRipbord, Langise, Vaterbord, Tollegang og Skvettripe
3.     INNVED               =    Botnband, Bandskaut, Betaskaut (Betetak), Æsing, Bete med Bete-kne, Tofter, Framrong, Fram- og Bak-fotstø.
4.     RIGG                   =     FastriggMast, Vant og ForstagBeveglig rigg har for oppheng både av Råseil og Toppseil.

Beveglig rigg

Råseglsrigg:
5.
STYRE                =     Ror, Styrtunge og Styrvol.

6.     LAUSUTSTYR    =     (Løs) Løfting, Plekter, Tiljer, Årer, Øsekar og Rigg og Seil.

1.1 FÆRINGEN - BESKRIVELSE

FÆRINGEN - BESKRIVELSE

FÆRINGEN

Andre navn:   Kjeks, To-roring, Toromsbåt, Sjun.
Lengde:           4,5 m – 5,1 m   (14,8 – 16,7 ft)
Antall rom:     2.  Framrom, AtterromFramskottBakskott.
Ant. årer:        Færingen har 2 par årer.

Færingen er en åpen, spissgattet (spiss i begge ender) robåt med 2 årepar (4  årer), ofte med seil, som finnes fra Rogaland til Finnmark.

Den har avrundet Stamn-bue, og øverste  bords ytterkant er festet til Stamnene, og heller utover, og gir trekantspisser – derav navnet spissgattet båt.

Færing (fra norrønt feræringr, «firer») er en åpen robåt med to par årer. Det finnes færinger av alle robåttypene fra Rogaland til Finnmark. De fleste er spisse i begge ender (spissgattede), men færinger med akterspeil (flate bak) finnes også. (Hardanger-færingen). [1] [2]

Mange steder finnes det en egen størrelseskategori for båter med to par årer og et ekstra halvrom i midten på 30-50 cm av båtlengden. Denne går under ulike navn som halvromsfæring (Midt-Vestlandet), mell'færing (geitbåter på Nordmøre; egentlig «mellom-færing») eller hundromsfæring (Nordlandsbåter Nord-Norge). Når halvrommet er ekstra langt, 60–70 cm, kunne man ha årefester her, der et barn kunne ro. (Færinger på Møre) [3]

Overgangen til seksæring blir på disse båtene nokså flytende. På Sunnmøre kaltes en slik båt gjerne «kjempefæring». I Trøndelag (Åfjordbåt) kalles en halvromsfæring ofte bare «færing», mens en færing uten halvrom kalles «toknefæring». [4]

De fleste robåttyper i Norge er i prinsippet  spissbåter, og de eneste viktige unntakene er  Nordlandsbåter og Trøndelagsbåter, der de trekantede spissene dannes av markerte  Lyrodder opp langs stevnene).

Færingen har vært i bruk i svært lang tid og er trolig av de eldste  robåtene i Norge, og var i bruk ei god stund før vikingtida                        Halsnøybåten fra rundt år 400 var en færing. Det var også Gokstadfæringen fra rundt år 900.

I gamle dager hadde så godt som hver gård langs kysten nord for Agder minst en færing. Den ble benyttet til fiske nær land, transport av sauer og geiter når de skulle på beite på holmer og øyer, eller når de måtte transporteres over fjorden.
Den ble også benyttet til å transportere høyved, varer fra handelsmannen og til flere andre oppgaver. Der en ikke hadde annen kirkebåt, dro en til kirka og til tinget i færing.
Noen
Færinger har et ekstra rom uten Kneiper, mellom de to Rors-romma. Dette rommet ble kalt «Hundrom» og færinger med slike rom ble kalt «Hundromfæring». Andre navn på midtrommet var «Bunkerom» og «Kobberom», som førte til at båtene ble kalt «Bunkerømming», «Kobberømming»
eller «
Kobring». Lengda på midtrommet kunne variere fra 1/4 til 3/4 (Halvtredjerømming). I Trøndelag vart en færing med 3/4 midtrom kalla «Storfæring», en med 1/4 midtrom ble kalt «Liten færing» og en utan midtrom ble kalt «Småfæring». På Nordmøre ble færinger med midtrom kalla «Melfæring».
Etymologi:
Færing kommer fra det gammelnorske ordet feræringr, som betyr «med fire årer» (årepar).

1.2 FÆRINGEN - MÅL OG FORHOLDSTALL

FÆRINGEN - MÅL OG FORHOLDSTALL
FÆRINGENS DELER - RØYSET

1.3  FÆRINGENS DELER - RØYSET


1.4  FÆRINGENS DELER - HUDEN

FÆRINGENS DELER - HUDEN

Huden består av Botn, Rem og Ripe. Færingen er en 4-bording (4 bord fra Kjølen og opp til Ripa), dvs at huden består av 2 Botnbord, at det er 2 bord

Remminga og i tillegg kommer Ripa. (Fig. til venstre)
-
Botn består av Kjølbord og Hals.
-     Remminga består av Undrem og Øvrem.
-
Ripa består av Ripbord, Langise, Snerting og

Tollegang.
I figuren til venstre  en 4-
bording, ser vi også en
del av
Innveden, her
-     Botnbandet
-     Bandskautet
-     Tofta og
-     Toftekneet.

Fig. nedenfor til venstre viser bordenes dimensjoner.


Figuren rett til venstre viser hvordan bordene klinkes sammen med en overlapp, Sua, der man benytter jern- eller kobber-nagler (Si) til  feste. (Klink-bygging).
Mer om dennne båtbyggeteknikken nedenfor.


1.5  FÆRINGENS DELER - INNVEDEN

FÆRINGENS DELER - INNVEDEN

Når Botn er ferdig oppbordet, kommer turen til nedre del av Innveden, dvs. Botnband og Bandskaut

(Betatak). Tradisjonelt var det ikke vanlig å legge inn Botnbandene straks Botnbordene var klinket sammen. Særlig gjaldt dette større båter. Toftene i fram- og akterrommet var oftest løse (laus-tofter), slik at de kunne fjernes dersom bruk eller fisk skulle legges i tilstøtende rom der.
I nyere båtbygging av
tradisjonsbåter, ble det derimot gjort slik. Når båten var bordet helt opp, ble Betesnelle,Tofter og Toftekne satt inn.

  • Toften går på tvers av båten vinkelrett på midtlinjen, og er sete for roerne og kan fungere som en del av båtens avstivning.

  • Over Toften ble det festet en Tofte-knekt som avstiver.

  • Beten er en kraftig tverrbjelke som gir styrke og

       sammenbinding mellom båtens sider.

       Beten plasseres tverrgående, men lavere og mer
       integrert i skroget enn
Toften, og b
inder sammen
       båtsidene og styrker båtens konstruksjon.

Beten brukes ofte også til å feste Rigg, for
       eksempel ved at masten går gjennom eller står
       inntil en
Bete
Beten lages av solid treverk, ofte
       tilpasset etter båtens bredde og belastning.

  • Krysstokken er et trestykke til å feste tau i, lagt tvers over og festet på forstamnen

  • Framfotstøa er et smalt tverrbord som en støtte føttene mot når en rodde båten. En satt alltid med ryggen mot fartsretningen, dvs. vendt akterover når en rodde.

  • Kollerne er stavformede stokker plassert i framskotten. De ble brukt til å feste Seil-stag og fortøyninger.

  • En plasserte alltid Skottplekter i bunnen av Fram- og Bakskotten, mens det i de andre rommene ble plassert større Plekter.

  • Botnbandene ble festet mot Kjølene og mot Und-Rem og Hals.

  • Over Botnbandet ble Bandskautet festet.

  • Over Bandskautet festet man en Opplenning som ytterligere avstiver mot bordgangene.

  • En av hovedfunksjonene til Botnband, Bandskaut, Tofter og Tofteknekt var dermed å stive av båtens hud og holde skroget sammen.

I avsnitt 2 nedenfor er beskrevet byggeprosessen for Huden og Innveden, og rekkefølgen for byggingen av dem.


1.6  FÆRINGENS DELER - SEIL OG RIGG

FÆRINGENS DELER - SEIL OG RIGG

Til Nordlandsbåten brukes to Rigg-typer: Råseil- og Sneseil-Rigg. Til en Råseil-rigg hører det med
-
 Mast
-     Rå (rær)
-     Vant
-     Stag
   Skaut
-     Bras
-     Pent
-     Seglstikke og i tillegg

   Smett, Boline og Signat Fembøringene.


1.7  FÆRINGENS DELER - STYRE

FÆRINGENS DELER - STYRE

1.8  FÆRINGENS DELER - LAUSUTSTYR

FÆRINGENS DELER - LAUSUTSTYR

Lausutstyr (Tilfar) som hører med til båten, er Plekter, Tiljer, AuskarKeiper / Tollepinner og Årer. Ellers kunne det også komme med forskjellig utstyr som hører med under fisket. Dersom båten skulle rigges for Seil, kom også med Styre med Styretunge og Styrevol, Rigg og Seil. (Se egne avsnitt). På de største båtene, Åttringen, Fembøringen og Stor-Fembøringen hørte det også med en fast eller laus Løfting bak i båten.

BYGGEPROSESSEN - FÆRINGEN

2   BYGGEPROSESSEN FOR NORDLANDSBÅTEN - FÆRINGEN SOM EKSEMPEL

Beskrivelsen nedenfor et et utdrag av Christensen, A.E. (1965)

Når et
klinkbygget fartøy skal bygges, er rekkefølgen som regel:
I.
RØYSET
       -     Kjøl, Loter og Stamner hugges og høvles ferdige.
       -     Deretter høvles "
Spunning" i Kjølen og (som regel) i Stamnene for første Bordgang, Kjølbordet.
       -     Når
Kjølen er ferdig, kiles den fast på et underlag, "Bakkestokkene", og vatres til den står loddrett.
       -     Så "
laskes" (skjøtes) Kjølen til Lotene og deretter Lotene til Stamnene og hele Røyset stattes av i loddrett stilling  ved hjelp av

SkorstokkerLaskene mellom Kjøl og Loter og mellom Loter og Stamner, er som regel vertikale Skrålasker

Lotene mellom Kjøl og Stamner finnes på de Vest-norske og Nordnorske trebåtene og gir en mykere Stamn-fasong.
             Konstruksjonsdetaljen kjennes i gammelnorsk båtbygging under navnet "
undirlutr".
II.
HUDEN

Fremgangsmåten ved oppbordingen varierer en del.
       -      På mere moderne båter, som ofte bygges etter tegning (Linjetegning), lages formtrær, "Maler" etter Spanterisset,
             som oftest 3 eller flere
Maler, gjerne en for hvert Spant.
             Målene festes midlertidig til
Kjølen og stives av med Skorstokker til taket i båtbyggeriet.
      -      Så formes bordene, en etter en,
Kjøbord, Hals, Und-rem og Øv-rem, klinkes på plass.
             Mens båtbyggeren passer til en
Bordgang, festes den med Skruklammer (tvinger) til malene.
             Som regel må
Bordgangene laskes (skjøtes). Dette gjøres som regel med loddrette Skrålasker i bordene. Åpningene i Skrålaskene bør
             alltid vende akterover, for at vannet ikke skal trenge inn under fart. Skjøtene skal ikke ligge rett over hverandre i flere
Bordganger, men
             forskyves en del i forhold til hverandre. Ligger flere lasker rett over hverandre, blir det et svakt punkt i båten, båten er "
samskaret".
             Et
Nat er stykket der to klinklagte bord overlapper hverandre. For å gjøre Nater og Lasker tette, legges tjæret Drev inn i Natet (Lasken).
             Eldre båtbygging brukte ofte mye
Nauthår og Ull til tetting. Svært ofte ble tettematerielet spunnet til en løs snor, "Sisnor".
             I de vestnorske dialektene heter "
Lask" Skaring, og et Nat "Su".
       -     De gamle båtbyggerne brukte lite
Maler. Båtene ble bygget på øyemål og Bordgangene ble presst og vridd i stilling med støtter fra gulv og
             tak, såkalte "
Skorstokker".  Til hjelp hadde båtbyggerne en Målestikke der de viktigste målene på båten var avsatt. Enkelte brukte også                 "Båtvater" (Leggfjøl) der helningsvinkelen for de enkelte Bordgangene var avsatt. Båtvateret ble også brukt for å få båten symmetrisk.
             Mange båtbyggere brukte ikke
Vater, og enkelte steder ble det sett med forakt på båtbyggere som måtte ha et slikt hjelpemiddel.
       -     For å holde
Bordene på plass mens de ble tilpasset, brukte båtbyggerne forskjellige typer "Klyper" eller "Båtklammer".
       -     Når båten bygges uten
Maler, må Bordgangene klinkes på etter hvert som de er ferdige. Vanligvis trengtes de to mann til klinkingen,
             en til å klinke og en til å "
holde imot" på Sømhodet.
             Båtbyggerne på Vestlandet brukte et sinnrikt apparat som kaltes "
Sjølhalda", en liten fjærbelastet hammer som sto på Sømhodet og slo
             imot ved
Klinkingen. Da kunne en mann klare klinkingene alene. En mann kan også klare Klinkingen alene med en hammer i hver hånd.
III.
INNVEDEN
        Når båten var ferdig oppbordet, komturen til "Innveden", dvs. Spanter, Beter og Tofter, Knær og Esing.
        Det er ofte vanlig at man bygger
Huden omtrent halvferdig og deretter legger inn den nederste delen av Spantene, "Botnbandet".
        Så bygges
Huden ferdig, og resten av Innveden tilpasses og settes på plass.
        For å få en skarp god bunn på båten, ble
Bordene nærmest stamnene ofte gitt en sterkt krummet og vridd form. Denne delen av båten,                    "Halsene" eller "Stamnvinnebordene", ble regnet for det vanskeligste i båtbyggingen.
        I eldre tid ble
Halsene ofte hugget ut av en vridd rotstubbe. Nå blir Bordene oftest dampet, noe som var lite brukt i eldre tid.
        Båtbyggerne i Nordfjord senket materialene på dypt vann før bøyingen. Bordene ble "
vanngått". Det var vanlig langs hele kysten at
        båtbyggerne bare leverte
Skroget og emne til Mast og Årer, mens resten av inventaret ble laget av bestilleren selv.

Seilet ble sydd hjemme, eller hos en mer eller mindre profesjonell seilmaker.

IV.   RIGG

Til Nordlandsbåten brukes to Rigg-typer: Råseil- og Sneseil-Rigg.

Råseil-rigg
       Til en Råseil-rigg hører det med
        -
 Mast
        -     Rå (rær)
        -     Vant
        -     Stag
        -     Skaut
        -     Bras
        -     Pent
        -     Seglstikke og i tillegg

        -     Smett, Boline og Signat Fembøringene.


        Vantene festes enten i hull i Ripa, eller til Røstjern med Doshau. De går i ett fra Ripa over Godset og ned til andre siden. Det blir spleiset inn
        en løkke over
Godset . Ved Ripa blir Vantene festet med en Vanteknute.

Størrelse på båten avgjør hvor mange Blokker som blir brukt i Vantene, og antall Røstjern, som regel 1 på de minste til 5

Storfembøringene.

        På Staget blir det spleiset en løkke i ene enden som tres over Godset . Andre enden går gjennom en Krampe i Stamnen, og blir festet med
        en
Vanteknute.

        Seilet blir heist med et Drag, som går gjennom et hull like under Godset , og gjort fast med en Rykkeknute under Naglebeten. Til Råa er

Draget festet med en Dragknute. Råa holdes til Masta ved hjelp av Rakken, et krumvokst stykke bjørk som går rundt masta som en Klave,
        og som i begge ender er bundet til
Råa.

Fra Rakken og ned til Naglebeten går et tau, Rakketrossa, som er til å hale ned Seilet med, og som også fungerer som Lensebardun i
        hardt vær.
Brasene bindes ytterst på Råa, Rånokken, og gjøres fast i Naglen lengst til lo, eller til en liten Nagle under Vaterbordet. Brasen

brukes til å kontrollere Råa, slik at man ikke får Bakkslag under bidevindseilas, og for å unngå Giring på lens.

Skautet bindes til halsen med et dobbelt Flaggstikk, og føres akterover til Skautholet. Når det er stødig vind, kan man gjøre fast Skautet til

Naglebeten.

Andre Halsen av Seilet gjøres fast til Seglstikka framme i båten. Seglstikka er som regel et forseggjort trehåndtak med en jernstang i, som
        settes gjennom et hull i
Ripa framme i båten.

Priarn blir brukt til å flate ut Seilet, særlig i rom vind, og når det blåser mye. På lens blir den brukt til å heise opp Seilets underkant slik at

Høvedsmannen kan se framover. Den blir bundet til Masten med et Priarstikk.

Penta er to kroker i et tau, som danner en hanefot, går gjennom et Doshau framme i stevnet og bak til Framtofta. Krokene festes i 3 og
        4
Klo i Seilet, og strammes opp ved å feste med en Rykkeknute under tofta. Den brukes under kryss til å stramme opp Forliket.

Åttringer og Fembøringer har dessuten enten Rundskaut eller Smett. Det vil si at begge Halsene Seilet har en ekstra tamp fremover,
        slik at mannskapet med det kan hjelpe til med å
brase om Seilet. Smetten blir også brukt istedetfor Seglstikke.

Dessuten har Fembøringene Boline, et tau som er permanent festet ca. halvveis oppe i Seilet for å hjelpe til å stramme opp Framliket.

Til langseiling hadde de fleste Fembøringer og mange Åttringer også Toppseil, et lett lite Seil som ble heist over Storseilet for å gi ekstra
        fart, og dermed korte inn reisetiden.

        Sneseilriggen
        Den andre Rigg-typen, Sneseilriggen, kom ikke i bruk på Nordlandsbåtene før i 1880-årene og utover. Den er konstruert etter helt andre
        prinsipper, og er i det store og hele ikke tilpasset
Nordlandsbåtens Skrog

Masten er en del kortere enn Råseilmasten, men er staget opp på omtrent samme måte, bortsett fra at den er plassert litt lenger fram. Seilene består av et Storseil og en Fokk. Storseilet er lisset permanent til Masten, og Piken heises og senkes ved hjelp av et Klofall og et Pikfall, som er festet nede i Naglebeten ved hjelp av en Rykkeknute. Skjøtingen består av to tau festet i Halsen bak. Hver for seg går de gjennom et Skauthull i Bakskotten.

Fokka er festet til Framstavnen ved Staget, og heises ved et Fall som går gjennom en Blokk ved Godset. Forliket er festet til Staget ved hjelp av Kauser, slik at det kan gli opp og ned langs det. Fokkseskautene går gjennom en Trekause innvendig på hver side av Skvettbordet og festes i en Nagle i en av Toftene midtskips.

Sneseilriggen har ihvertfall den fordel at den krever mindre mannskap. Det er nok en av hovedgrunnene til at den vant innpass slik den gjorde.

Men begge Riggene led den skjebne at de ble utkonkurrert av Motoren.

V.    STYRE, STYR-TUNGE OG STYR-VOL

​Styret på Nordlandsbåten er svært lite i forhold til båtene, og virker tilsynelatende ineffektivitet. Flere har hevdet at styret er så lite at det kan synes umulig å styre båten med det. Effekten på styret er imidlertid større enn en skulle tro.
Høyden på styret bestemmes av høyden på Akter-Stamnen. På de nye Nordlandsbåtene er underkant av Styret jamnt med underkant av Lottet, bortsett fra at det peker litt nedover ifht det. På grunn av at Sneseilsbåter ble mere framsett, måtte en legge mere ved på Styret for at det skulle ta bedre. De gamle Styrene hadde maksimal effekt fordi de var såpass tykke.
Styrvolen rekker fra Styr-tunga rett ut for Styretm og fram til Nagl-beten, eller litt framom den. Tykkelsen varierer fra 1 1/2 til 3 ganger bordtykkelsen til båten. Vanligst er 2 ganger bord-tykkelsen. Bredde varierer mellom 2 til 2 1/2 ganger tykkelsen på Styr-volen. Forover avtar bredda, mens tykkelsen avtar noe mindre. Styr-tunga lages helst av bjørk, men også i gran og furu bare veden er sterk nok. Lengda på Styr-tunga fra hengslet til tappen, skal være ca 1/3 av båtens bredde på midten. Enden på tappen utenfor Styr-stekka bør helst være  3 ganger tykkelsen på styret i tillegg. Armen er som regel utformet slik at den er tynnere midt på. Omtrent 1/4 av ende-dimensjonen blir tatt av mot midten. Selve tappen gjennom styret varierer mellom 5/4 til 2 1/4 tommer fra de  inste til de største Nordlandsbåtene. Enkelte båter hadde Kast-vol, dvs en Styr-vol som var slik at en kunne kaste den over fra side til side etter som en vendte under seilingen. Styr-stoppen er en liten dobbelt Sul som ble brukt til å stoppe Styrene fra å slå på hengslene når båten lå i ro i havn. Styr-jernets dimensjon var 1 ganger 3 tommer, og varierer med båtstørrelsen, fra 1/4 tomme på de minste båtene til 5/8 tomme på Fembøringene.

VI.  LAUSUTSTYR

Lausutstyr (Tilfar) som hører med til båten, er Plekter, Tiljer, AuskarKeiper / Tollepinner og Årer. På noen Åttringer og på Fembøringene hørte også en løs Løfting med. På noen Fembøringer og Stor-Fembøringer var den ikke fast. Ellers kunne det også komme med forskjellig utstyr som hører med under fisket. Dersom båten skulle rigges for Seil, kom også med Styre med Styretunge og Styrevol, Rigg og Seil. (Se eget avsnitt.)

3. VERKTØY OG REDSKAPER FOR KLINKBYGGINGEN AV NORDLANDSBÅTEN - FÆRINGEN SOM EKSEMPEL

3.1   VERKTØYER OG REDSKAPER - HISTORIKK

VERKTØY OG REDSKAPER - HISTORIKK

Båtbygger-verktøyet i eldre tid var ofte enkelt. Kongespeilet nevner "Bile, Skolp og Navar, og all annen redskap som trengs til skipsbygging."  Foruten Bilen har båtbyggerne brukt "Skjøve" til å glatte Bordene med. I senere tid er Skjøven blitt erstattet med endel forskjelligfe Høvler.
Båtklammeren er uunnværlig og sikkert like gammel som Klinkbygging-teknikken selv. Alt i vikingtiden kjenner vi et lite verktøy som heter "Båtastrek". Det er et lite Profiljern som ble brukt til å lage prydprofiler langs kantene av Bordene. Ellers trengs det Hammer, Knipetang, Teksle osv.


3.2   VERKTØYER OG REDSKAPER - MATERIALER

MATERIALER

Materialet til båtbyggingen varierer. Eik regnes som det gjeveste. I norsk forhistorisk båtbygging er Eika nesten enerådende, og på Østlandet ble båtene bygd av eik opp til ca. 1900. Vest- og nordpå brukes mest Furu. I Hardanger er Kjølen av Eik. Der Furu mangler, eller det er vanskelig å få gode materialer, dvs. i Trøndelag og i deler av Nord-Norge, brukes Gran.
Til Riggen bruktes mest hampetau. Før 1850 ble endel "
løpende Rigg" laget av Hestetagl eller Grisebust. Dette tauverket var bedre enn hampetau om vinteren, fordi det ikke ble så stivt i kulde.
Til "
Hamlebånd"  på Keipene var vidjer det vanligste, men det ble også brukt Lær. Fra middelalderkilder vet vi at reip av Hvalrosshud ble brukt til tau, såkalte "Rossmålsreimer", og at disse var meget ettertraktet som skipstauverk. Dette er imidlertid, såvit vi vet, ikke belagt i det etnologiske materialet som finnes.
Seilene ble sydd av Vadmel eller grovt Lin, såkalt "Strie". Det er bare bevart to Vadmel-seil i Norge, et på De Heibergske Samlinger og ett påHordland Landbruksmuseum.. Det later til at Vadmel i eldre tid har vært det valigste materialet for seil i hele Norden.

KLINKBYGGING - REDSKAPER OG MATERIALER

3.3   KLINKBYGGING- BESKRIVELSE AV REDSKAPER OG MATERIALER

Det er tre hovedprinsipper for sammenføyningen av en klinkbygget båt:

-     Sying
-     Trenagling
-     Nagling (Klinking)
I historisk tid kjennes
Sying bare i Samisk båtbygging. Trenagling ble i nyere tid brukt i området fra Kristiansand til Bohuslen, mens båtene i Østersjøområdet og på Norskekysten vest for Lindesnes er klinket med Jernsøm
Innveden festes stort sett med Trenagler, men på Mørekysten bruktes en spesiell type Jern-søm med ankerformet Klinkplate der Klinkplaten griper om Spantet. . Denne festemåten er kjent på Vestlandet i forhistorisk tid . Trenaglene ble først spikket, men i slutten av forrige århundre
begynte en del båtbyggere å bruke et
Dreieapparat. For å sitte må Trenaglene kiles, "årettes", på innsiden. Det beste materialet til Trenagler, er Einer, men god Furu brukes også.
Jernsømmen ble tidligere smidd av båtbyggeren selv eller av en bygdesmed, Klinkplatene, såkalt "Ro" (flt. "Rør") ble kuttet til av Båndjern, gamle ljåblader eller liknende.  Norsk hjemmesmidd Søm har alltid rundt Stamme, mens Rørene er firkantet. Moderne maskinsmidd Båtsøm har forkantet Stamme og runde Rør.

     De gamle båtbyggerne hadde en velutviklet terminologi som stort sett har forhistorisk tradisjon. Hver del av båten har sitt navn. Opprinnelig har denne terminologien antagelig vært ens for hele landet, men i tidenes løp har enkelte ord skiftet betydning slik at samme ord kan betegne forskjellige konstruksjonsdetaljer i forskjellige dialekter. Dette gjelder spesielt konstruktive detaljer  som har skiftet form, og navn på de forskjellige Bordgangene. Dette kan være nokså forvirrende, og en har forsøkt å unngå å bruke uttrykk der betydningen er skiftende.

Båtbygging etter andre verdenskrig

Fram til andre verdenskrig jobbet de fleste med handmakt. De brukte Skavøks i endene av Kjølen, hoggjern ved Stamnene og høvlet resten av Kjølen. Altså var redskapene Sag, Øks Høvel og Hoggjern gjennomgående i bruk i båtbyggingen. En spesielt stor Høvel ble kalt "Stut", og ble brukt av to mann. Etter krigen ble det vanlig med elektrisk Bandsag og Sirkelsag, og senere Høvel.
      Det var helt valig å bygge
Bandsaga selv, og det samme gjaldt i en viss grad Sirkelsaga. I mange av de gamle bueneer denne Bandsaga den eneste tilbake av alt verktøy som ble brukt her, enten fordi den var for stor og tung å kaste, eller fordi den fremdeles bel brukt fra tid til annen.
      Til hjelp ved byggingen av
Rosjekter var det valig med en Midtmal, ved større båter tre Maler eller flere.

​For å kontrollere hellinga av Bordgangene brukte de gjerne Lodd, og de brukte støtter for å gi båten form.

Steamingen var viktig når en bygde Sjekter. I gamle dager varmet de bare borda litt over et bål, men hvis du hadde god Steam, kunne du forme Borda akkurat som du ville.

Spantene ble gjerne bøyd om kvelden og festet over natta, så de kjølnet til morgenen. Det var en hard jobb å bøye Spant, så ofte pleide en i stedet å prøve å finne sjølgrodde Eikespant.

Jernklink var tung å jobbe med, så det var til god hjelp da Kobber-klinken kom. Under krigen var det vanskelig å få tak i Kobber-klink, og båtbyggerne måtte gå tilbake til Jern-klink en periode.
      Til noen av
Bordgangene måtte de være to stykker til Klinkinga, og ofte var det kone eller barn av båtbyggeren som måtte være Motholder, dersom han ikke hadde læregutt.

4.   VERKTØYER OG REDSKAPER

VERKTØY OG REDSKAPER
SAGER

4.1    VERKTØYER OG REDSKAPER - SAGER

ØKS OG HØVLER

4.2    VERKTØYER OG REDSKAPER - ØKSER OG HØVLER

BOREREDSKAP

4.3   VERKTØYER OG REDSKAPER - BORE-REDSKAP

4.4   VERKTØYER OG REDSKAPER - LEGGFJØL, PASSER OG LØSVINKEL

LEGGFJØL, PASSER OG LØSVINKEL

Leggfjøla (Gris) er en Klinometerliknende vinkelmåler som blant annet brukes til å finne rett vinkel for Su-a, dvs. vinkelen mellom to nabo bordganger, f.eks mellom Halsbordet og Und-remma avmerket som vinkel b på figuren ovenfor.


Som figuren ovenfor viser, var helningsvinklene til hver av bordgangene forhåndsbestemt.


Når vi derfor vet helningsvinkelen til Halsbordet, altså vinkel d, og har bestemt su-vinkelen b,

så kan man legge høvelen mot Leggfjøla og høvle til slik at su-vinkelen blir riktig.



Dette måtte gjøres med nøyaktighet slik at båten fikk gode bære- og seile-egenskaper.


Til å overføre breddemålet på Botnet til den andre siden av båten, bruktes oftest en metall-Passer, før en skyter til der.

En
Løs-vinkel bruktes ofte til kontrollmåling av Bord-helning og Sporing.


4.5    VERKTØYER OG REDSKAPER - KLEMME- OG STØTTEREDSKAP

KLEMME- OG STØTTEREDSKAP

4.6    VERKTØYER OG REDSKAPER - KLINKEREDSKAP

KLINKEREDSKAP

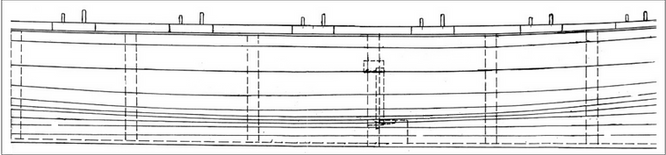

5.   Hovetegning og Linjetegning av Fembøring ved Nordlands Fylkesmuseum.  Skala  1 : 10.

HOVED- OG LINJE-TEGNING AV FEMBØRING

REFERANSER

REFERANSER

Christensen, A.E. (1965)   Norske båter. Et oversyn ov er de føindustrielle båttyper.  Arne Emil Christensen. UiO. 1965.

Eldjarn, G.,
Godal, J. (1990)                  Nordlandsbåten og Åfjordsbåten. Bind 2. Nordlandsbåten - byggeteknikk og måledata. Gunnar Eldjarn og Jon Godal. Båtstikka D/A. Rissa. 1990.

Eldjarn, G. (2002)               Fembøringen Drauen. Nordlandsbåten i bruk - i dag. I Ottar  2 - 2002. Gunnar Eldjarn. Tromsø Museum. 2002.

Færøyvik, Ø. (1987)           Norske båtar. Vestlandsbåtar. Frå Oselvar til Sunnmørsåttring. Øystein Færøyvik. Grøndahl og Dreyer Forlag AS. Oslo. 1987.

Godal, J. (2001)                 Tre til båtar.  Jon Godal, Landbrulsforlaget. 2001.

Høydalsvik, E.O. (1983)    Kjeldearkiv: Færingsbygging. HEinar Olav Høydalsvik. LokalhistorieWiki. Kjeldearkiv. 1983.

Knutson, T. (1948)             Hvorledes man selv bygger robåter og små seilbåter. Torgny Knutson. Cammermeyers Boghandel. Gustav E. Baabe. Horten 1948.

Mikalsen, U. (1987)           Trebåtbygging. Bygging i klink og kravell. Ulf Mikalsen. Universitetsforlaget. 1987.

Mikalsen, U. (2006)           Trebåtbygging. Bygging av spissbåt i i Rana. Historikk og byggeteknikk.  Ulf Mikalsen. Båtbyggerens Forlag. Rana. 2006.

Mikalsen, U. (2018)            Nordlandsbåten. Trebåtbygging.  Ulf Mikalsen. Båtbyggerens Forlag. Rana. 2018.

Nielsen, C. (1977)              Danske bådtyper. Opmålt og beskrevet af Christian Nilsen. Christian Nielsen. Handels og Søfartsmuseet på Kronborg. Høst & Søns Forlag. Kronborg. 1977.

Nordstrand, L. (1998)       Tradisjon gjennom trebåter. Båtbygging i Bindal.  Leiv Nordstrand. Landsdelsutvalget for Nord-Norge, Namdalen og Bindal kommune. 1998.

Åkerlund, H. (1963)           Nydamskeppen. En stuide i tidlig skandinavisk skeppsbyggnadskonst. Harlad Åkerlund. Elanders Boktryckeri Aktiebolag. Gøtebord. 1963.

bottom of page
